GDB リアデフ分解中です

メンテナンス 駆動系

先日お客様の車両のRデフをばらす機会がありましたので撮影いたしました。

元々こちらのお車はジムカーナ―仕様で作成されていた車両となるのでRデフの

ファイナルギアの仕様などが不明でしたので今回一旦ばらして仕様の確認などを行います。

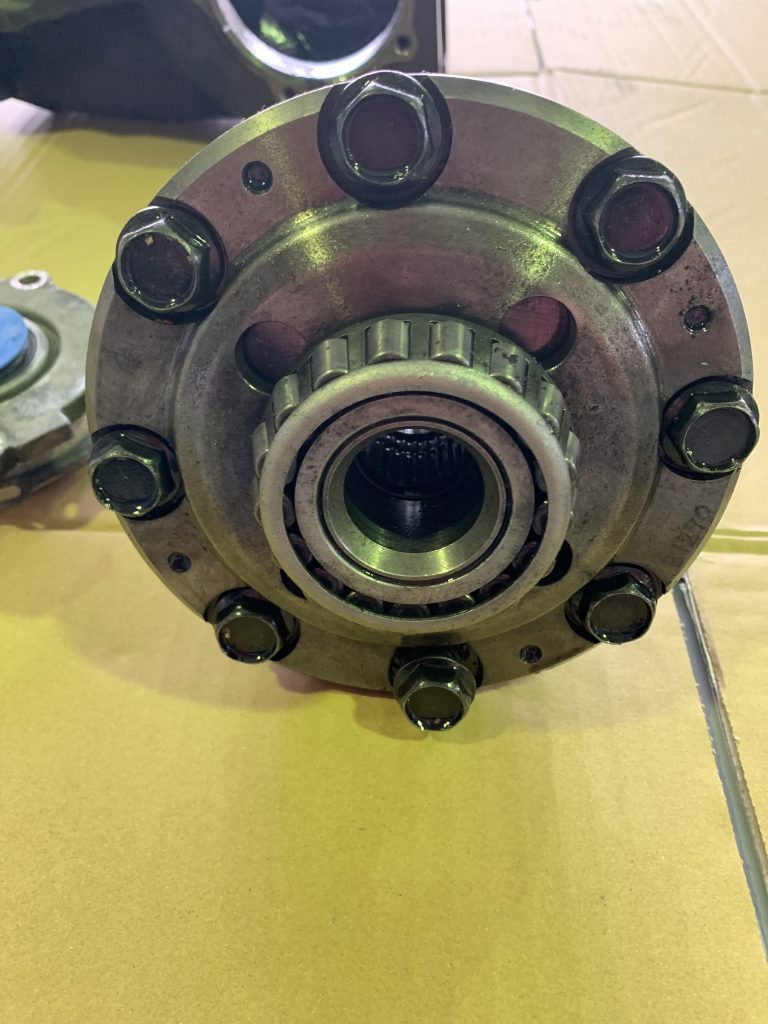

こちらがばらしたRデフの画像です



ピニオン・ギヤとリング・ギヤの枚数を数えてギア比を確認していきます。

今回はピニオンギヤの歯が10枚 リングギヤの歯が39枚でしたのでギア比率が3.9でした

こちらの車両はアプライドFでしたので純正ギア比が3.545でしたのでリアのファイナルが変更となっております。

そしてばらして部品を確認してみると写真ではわかりずらいですがファイナルギアが歯あたりがおきておりました。

原因としては恐らく組み込んだ際にバックラッシュの調整がうまくいかず奥まで入り込んでいた模様

普段当たらない箇所の傷などが確認できました。

今回の件はオーナー様のご意向にてRデフをOHしていくことになりました。

それでは必要な部品などを調達してからの作業となりますので

また改めて別日になりますが作業の模様はブログなどでアップしていきます。
