ブレーキローター&パッド交換+冷却対策

今回はブレーキローター&ブレーキパッド交換で御入庫の



WRX STI (GVB) の作業

ローターの摩耗が進み



交換時期だったので、



制動力強化+冷却



を考えた商品に交換!!!



ブレーキロータ―:ENDLESS BASIC SLIT

ブレーキパッド:ENDLESS MX72

ブレーキは定番のENDLESS

現在キャンペーン中 ~8/31まで



スバルブレンボ用 ブレーキの



ベーシックスリットには



多ベーン方式が採用されています。



それは何??・・・以下ENDLESS HPより抜粋

多ベーンローターがもたらすローター表面温度の優位性

86/BRZ用のBASIC SLIT(ER703BS)を
多ベーンローター化しました。
これにより純正のローターに比べ、
高温域でのローター表面温度が
約70度ほど下回ることができました。
低温域ではオーバークールになることがなく
スムーズに温度が上昇し、
全域でブレーキパッドの適正温度域を
有効に活用することが可能となりました。

ザックリ、、、冷えルンです!!!!





MX72はストリート~ワインディングメインの方



にお勧め。



初期から『カチッ』と止まるブレーキパッドです。





今回はバックプレートの変更も行いました。



それがこちら

https://stat.ameba.jp/user_images/20170316/15/zeromaxminamikantou/36/da/j/o0600039913891406192.jpg

マルシェ コーンプロテクター ※画像はZEROMAX南関東店ブログより拝借



手前のシルバーの部分です。



ベンチレーションブレーキディスクは



ローター後方(内側/ハブ側)から空気を吸い込み



ローター外周面から遠心力で放熱する仕組みです。



という事は・・・



バックプレート側に隙間が生まれることで



より空気を取り込みやすくなることで



ローターの冷却効果がアップするわけです!!!





プラスで、3Dディフレクターやブレーキダクトを



併用すると効果はさらに倍増です!





ちなみにブレーキローターの



ベーン形状は様々で



一般的なものがこちらのストレート形状

https://endless-sport.co.jp/products/brake_rotor/img/BasicSlit/BASICSLIT2.jpg

純正も同様なものが多いです。



ENDLESSはフィンの数が多い(多ベーン)といううことですね。

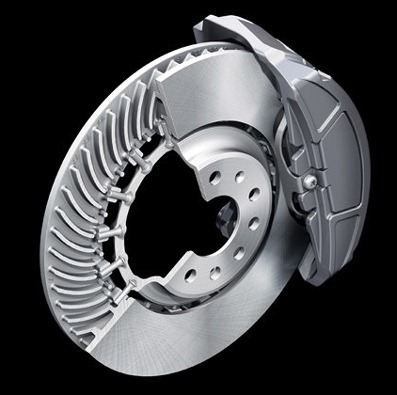

カービンベンチ

https://pbs.twimg.com/media/D6Ct-QVUIAAFXfI.jpg:small

ENDLESSの2ピースローターや



社外大型ローターで多く採用されています。





そして、ピラーベンチレーション(ブレンボ)

ブレーキローター

KANGAROO PAW(DBAブレーキ)

https://www.redpoint.co.jp/wp/wp-content/uploads/2017/03/KP_STRAIGHT.jpg



こういったタイプがあります。



放熱・排熱・ローター剛性など、特長が違います。



シチュエーションにあったものを選んでみましょう。



詳細はお店で♪♪







今回は、ブレーキの他に



アンダーパネルの交換も。



LAILE 製 のアンダーパネルの取付



エンジン関連の冷却といううと、



①オイルクーラー

②ラジエーター/冷却水

③クーリングボンネット



よく聞く部分かと・・・



確かに物理的に冷却装置の強化・増量は効果的です。



しかし、冷却装置の動きを考えてみると・・・



①熱源の発生(エンジンオイルや冷却水)

②熱交換装置による冷却・放熱

③車外への排熱



ざっくりこんな動き。



中々の確率で③の排熱をお忘れではないでしょうか?



冷却メニューでZEROMAXが



アンダーパネルの交換をお勧めしているのは



ここが大事だと感じているから。





スバルのエンジンルームの特長として



ラジエーター直後にエンジンの壁

直列縦置きエンジンや横置きの場合



左右もしくは上下に隙間がそこそこ存在しますが



水平対向はありません。



純正ボンネット+純正アンダーカバーの場合



エキマニとインマニのわずかな隙間からミッション側に抜ける



ルートしかないわけです。



スムーズに流れるとは考えにくいですよね。





スムーズに流れなければ、



ラジエーター裏の圧力は上がり、空気の壁が発生します。



結果、ラジエーターは100%の性能を発揮できません。



そこで、アンダーパネル(エンジンカバー)を



排熱出来る形状のものにしましょう。といううわけです。





フロア下は流速も高くなっているので、



吸い出し効果も期待できます

LAILE HPより





更にエアダクト付きボンネットも併用すれば

かなり効果的ですが、



普段使いでの水温・油温が高いなー・・・



という状況が多いかと思います。



レインカバー外しますか??



スバル車はかなりの確率でベルトや電装品周辺が



ビチャビチャになりやすいですよね。



それに加え、製品もかなり高額





コストは少しでも下げて、まずは排熱効率をアップする。



冷却装置が本領発揮できる環境を作る!!



それでも足りない場合の



ラジエーターやボンネット交換を検討してみては???



ZERO/SPORTSアンダーパネル(VAB)についてはこちら



LAILE アンダーパネル(その他車種)はこちら
